Автокрани Grove — ефективність, мобільність та надійність у кожній деталі
Відкрийте нову перлину від Grove — автокран TMC550. Потужний і продуктивний — лідер у класі 55-тонних кранів.

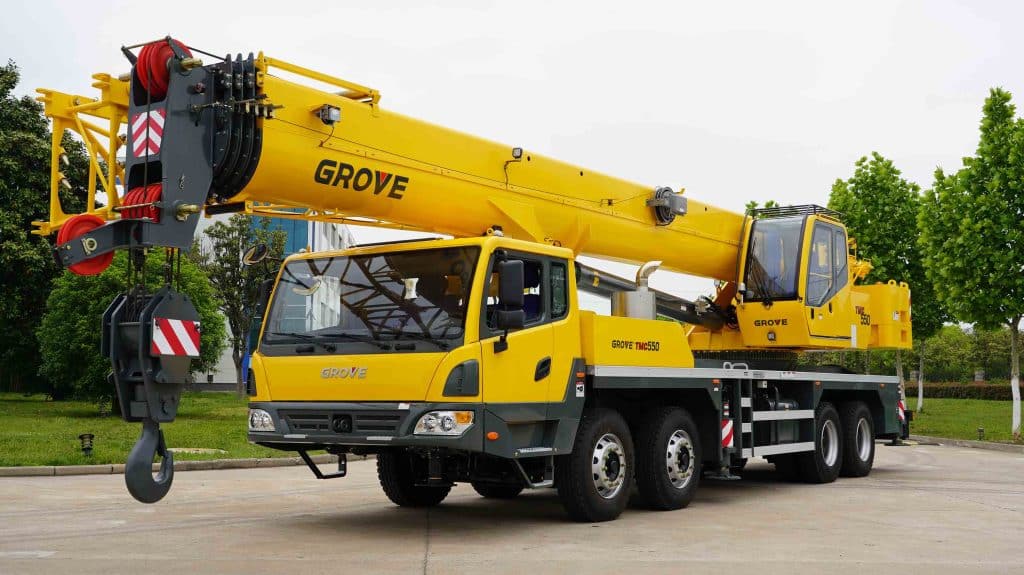

Представляємо новий Grove TMC550 — сучасний автомобільний кран, що поєднує вражаючу потужність, великий радіус дії та передові технічні характеристики.
Забезпечує можливість підняття 10,1 тонни на вильоті основної стріли 45 метрів, модель TMC550 забезпечує виняткову універсальність для найрізноманітніших підйомних робіт.
Оснащений подвійною двосекційною гуськовою стрілою довжиною 16 метрів, кран має розширений робочий діапазон і підвищену гнучкість під час виконання складних завдань.Завдяки максимальному моменту підйому 1962 кН·м, Grove TMC550 встановлює нові стандарти ефективності, надійності та продуктивності у своєму класі.
| GROVE TMC550: Технічні характеристики | ||
| Вантажопідйомність: | 55 000 кг | |
| Стріла: | довжина 11,6 м до 45 м, 5 секцій. Оголів’я з п’ятьма (5) шківами, а також знімний допоміжний шків. | |
| Подовжувач стріли: | Складний двосекційний подовжувач стріли (гусак) довжиною 9/16 м, із вбудованим механізмом зміни кута нахилу на 0°, 15° і 30°. | |
| Максимальна висота підйому: | 61 м | |
| Кут підйому основної стріли: | Кут нахилу від -2,0° до +80,0° | |
| Виліт основної стріли (робочій радіус): | 3,0 м ~ 38,0 м | |
| Противага: | Загальна вага 10 000 кг (два блоки: 6 500 кг (фіксований) та 3 500 кг (знімний)) | |
| Гідравлічна система: | Чутлива до навантаження, з компенсацією після клапана, 3-секційний шестеренчастий насос | |
| Швидкість обертання платформи (повороту): | 0~2 об/хв | |
| Лебідка (основна/допоміжна): | Барабан основної та допоміжної лебідок з канавками для укладання каната. Максимальна швидкість підйому при одноразовому запасуванні 125 м/хв. Оснащена оглядовими дзеркалами. Індикатор 3-х витків на барабані на основній і допоміжній лебідках для запобігання повного розкручування каната. Обмежувач верхнього підйому гака. | |
| Канат (трос) головного підйому (головної лебідки): | Діаметр 17 мм, довжина 205 м. | Висока міцність на розрив 1870 Мпа. Органічний сердечник (NAT) робить трос гнучкішим і добре утримує мастило всередині, що збільшує термін експлуатації. Комбінована звивка (SZ) – висока стійкість до скручування. Використовується в підйомних механізмах, де необхідна висока гнучкість, міцність та надійність. |
| Специфікація 17NAT35W×7-1870SZ | ||
| Канат (трос) допоміжного підйому (допоміжної лебідки): | Діаметр 17 мм, довжина 138 м. | |
| Специфікація 17NAT35W×7-1870SZ | ||
| Гакоблок основний: | вантажопідйомністю 55 тонн з 5 шківами та поворотним гаком та запобіжним засувом, маса 440 кг, кратність запасування 10. | |
| Гак допоміжний: | вантажопідйомністю 4 тонни з шаровим вантажем, поворотним гаком та запобіжним засувом, маса 80 кг, кратність запасування 1. | |
| Виносні опори: | Аутригери Н-типу з великою опорною базою: 7,5 м × 6,18 м, що забезпечують високу стійкість. Виготовлені з високоміцної сталі, двоступеневі телескопічні, надійні та зручні в управлінні, 5 опора під кабіною шасі для забезпечення повної робочої зони 360°. Три робочі позиції: 0%, 50% та 100%. Пристрої керування розташовані на шасі. | |
| Габаритні розміри (Д × Ш × В): | 14025×2725×3700 мм | |
| Шасі вантажівки: | 4-вісне, суцільнозварне, з високоміцної сталі | |
| Колісна база: | 1450/4200/1350 мм | |
| Колісна формула: | 8 х 4 х 4, з блокуванням міжосьового диференціалу | |
| Вісі: | 4 вісі: 1 і 2 керовані вісі (передня пара); 3 і 4 ведучі осі (задня пара). Ресорна підвіска (передня), гумова підвіска (задня). | |
| Навантаження на передні 1 і 2 вісі (кожну окремо): | 7 400 кг | |
| Навантаження на задні 3 і 4 здвоєні вісі (кожну окремо): | 13 000 кг | |
| Дозволена максимальна маса транспортного засобу: | 40 800 кг | |
| Шини: | передні вісі 315/80R22.5; задні вісі 315/12R22.5 | |
| Двигун: | ①Dongfeng Cummins ISLe340 30 | ②Dongfeng Cummins ISL8,9-340E50A (ISL8.9-340E51A) |
| Тип двигуна: | Дизельний, рядний, 6-циліндровий, з турбонаддувом і інтеркулером | |
| Екологічний стандарт: | Tier III / Euro III | Tier V / Euro V |
| Робочий об’єм: | 8,9 л | 8,9 л |
| Номінальна потужність/оберти: | 250 кВт (340 к.с.) при 2100 об/хв | 250 кВт (340 к.с.) при 2100 об/хв |
| Максимальний крутний момент/оберти: | 1425 Н·м / 1100~1400 об/хв | 1500 Н·м / 1200~1400 об/хв |
| Об’єм паливного бака: | 300 л | |
| Трансмісія: | FAST, 9-швидкісна механічна | |
| Максимальна швидкість руху: | 80 км/год | |
| Мінімальний діаметр повороту: | 12 м | |
| Мінімальний дорожній просвіт: | 245 мм | |
| Максимальний кут підйому (подолання ухилу): | 45% | |
| Кути в’їзду/з’їзду | 19°/13° | |
| Система безпеки: | Iндикатор моменту навантаження WIKA RCL з системою захисту A2B, аудіовізуальна система оповіщення та система блокування органів керування. Обладнана дисплеєм з індикацією кута та довжини стріли, моменту відносного навантаження, номінального навантаження, максимального навантаження, радіуса та висоти стріли. Функція обмеження робочої зони. | |
| Система обмежувача вантажного моменту включає в себе: високошвидкісний обчислювальний процесор, 8-дюймовий кольоровий LCD-дисплей , датчик довжини/кута, датчик тиску та обмежувальний вимикач висоти. Індикатор моменту навантаження відповідає міжнародному стандарту EN 13000. Він відповідає стандарту IP66/67, має міцні та надійні механічні характеристики. Він застосовується в складних умовах будівельної машинобудівної галузі. | ||
| Гальмівна система: | Гальма з ABS передні та задні. Стоянкове гальмо на задніх осях з пружинним приводом. | |
| Електрична система: | Напруга 24В, 2 акумуляторні батареї по 12В без технічного обслуговування, з ручним відключенням живлення крана. Шасі та кранова установка з системою управління через CAN шину. | |
| Світлові прилади: | Повний пакет освітлення включає покажчики повороту, фари, задні ліхтарі, стоп-сигнали, аварійну сигналізацію та робочі ліхтарі, встановлені на кабіні. | |
| Кабіна шасі: | Лівостороннє кермо, безкапотна кабіна на 3 особи, антикорозійна суцільносталева з тонованим безпечним склом, подвійні дзеркала заднього виду, камера заднього виду, кондиціонер, розкладне ліжко, обігрівач, звуковий сигнал (клаксон), омивач та склоочисник, пневматично регульоване сидіння, ремінь безпеки, дверні та віконні замки, тахометр, спідометр з одометром, повна панель приладів двигуна, вогнегасник та пневматичний звуковий сигнал. | |
| Кабіна крана: | Загартоване скло по всьому периметру, сидіння підвищеної комфортності з двовісними контролерами (джойстиками керування), встановленими на підлокітниках, датчики для всіх функцій двигуна, лобове та верхнє скло з електричними склоочисниками, кондиціонер (охолоджувач), вентилятор для циркуляції повітря, вогнегасник, один робочий ліхтар, встановлений на кабіні. | |
| Фарбування: | Стандартні кольори Grove: сіре шасі і жовта надбудова, та попереджувальні позначки. | |
